機械制圖被譽為“工程師的語言”，它通過線條、符號和數字將復雜的機械結構與制造要求凝練于方寸圖紙之間。然而，對于初學者而言，面對密密麻麻的視圖、尺寸標注和技術要求，往往感到無從下手。如何從二維圖紙中“讀出”三維實體的形態與功能？如何理解設計者的意圖并轉化為實際加工？本文將系統解析機械制圖的讀圖邏輯，助你跨越二維與三維的思維鴻溝。

一、讀圖基礎：理解制圖的“語法規則”

機械制圖的核心在于標準化與投影邏輯。讀圖前需掌握以下基礎：

投影原理：三視圖（主視圖、俯視圖、左視圖）的“長對正、高平齊、寬相等”規律是讀圖根基。

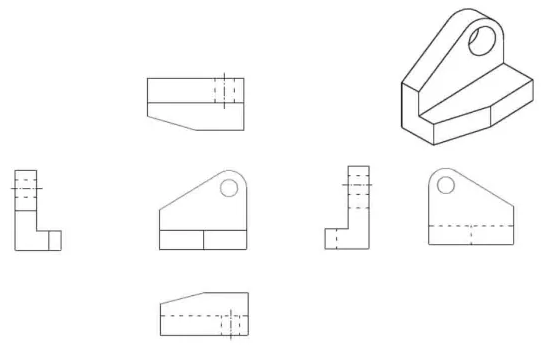

舉一個簡單的例子，三種視圖是從三個角度來觀察一個物體。我們在相對應的面上就可以得到該物體的信息。

例如，主視圖反映物體的長和高，俯視圖顯示長和寬，左視圖則體現高和寬。

符號語言：

線型：粗實線（可見輪廓）、細虛線（不可見輪廓）、點畫線（對稱中心線）等，不同線型代表不同的空間位置。

標注規則：尺寸數字的方向、公差符號（如Φ代表直徑）、表面粗糙度符號（如√表示加工面）等，均需嚴格遵循國家標準（如GB/T）。

視圖類型：

剖視圖：通過假想剖切平面展示內部結構，需注意剖切符號的位置與方向。

局部放大圖：針對微小結構進行放大標注，避免尺寸密集導致的誤讀。

二、讀圖方法：從“拆解”到“重構”

讀圖的核心是空間想象力，常用方法包括：

形體分析法：

將復雜零件分解為基本幾何體（如長方體、圓柱體、圓錐體等），逐一分析其形狀與位置關系。

關鍵步驟：
（1）從主視圖確定整體輪廓；
（2）在俯視圖和左視圖中尋找特征線框（如圓形對應圓柱體，矩形對應棱柱體）；
（3）通過“對投影”判斷各部分的上下、左右、前后位置。

線面分析法：

適用于切割體或曲面復雜零件，通過分析視圖中的封閉線框、交線（如截交線、相貫線）推斷表面形狀。

技巧：

若某線框在另一視圖中對應一條斜線，則該面可能為斜面；

若多個視圖中出現類似多邊形，則可能為多棱柱的投影。

拉伸法：

將二維視圖中的特征線框沿投影方向“拉伸”為三維實體。例如，主視圖中的矩形線框沿垂直方向拉伸可形成長方體，圓形線框拉伸則生成圓柱體。

以軸承圖紙為例，軸承作為回轉體圖形，大部分形狀都可以通過旋轉生成，

三、讀圖進階：尺寸與公差的“密碼解讀”

圖紙上的尺寸與公差是制造的“法律依據”，讀圖需重點關注：

尺寸基準：

設計基準：零件在機器中的功能基準（如軸的中心線）；

工藝基準：加工時的定位基準（如端面或底面）。
例如：齒輪的齒頂圓直徑以中心孔軸線為基準，鍵槽深度則以軸外圓為基準。

公差與配合：

尺寸公差：如Φ30±0.01，表示允許尺寸在29.99~30.01mm之間波動；

幾何公差：如平行度、圓度符號，確保零件裝配后的運動精度；

配合代號：如H7/g6，表示孔與軸為間隙配合，適用于旋轉運動部件。

技術要求：

材料硬度（如HRC 50-55）、熱處理工藝（如淬火+回火）、表面處理（如鍍鉻）等文字說明，直接影響加工工藝選擇。

易錯點警示：

忽略“未注公差”的默認要求（通常標注在標題欄附近）；

誤讀表面粗糙度符號方向，導致加工面與非加工面混淆。

四、現代技術賦能：從傳統圖紙到數字化讀圖

隨著CAD（計算機輔助設計）與三維建模技術的普及，讀圖方式正在發生變革：

逆向建模：通過導入二維圖紙至SolidWorks、UG等軟件，快速生成三維模型驗證設計合理性；

AI輔助讀圖：利用機器學習算法自動識別視圖關系，標注潛在沖突尺寸；

AR可視化：通過增強現實設備將二維圖紙疊加到真實場景中，輔助裝配與維修。

然而，無論技術如何進步，扎實的讀圖基本功仍是工程師的核心競爭力。只有理解設計意圖，才能在智能制造時代游刃有余。

五、結語：圖紙是思維的橋梁

讀懂機械制圖，不僅是技術能力的體現，更是工程思維的訓練。它要求我們在二維與三維之間自由切換，在細節與整體之間把握平衡，在標準與創新之間尋求突破。正如達·芬奇的手稿融合了藝術與科學，機械圖紙亦是人類智慧與工業文明的結晶。掌握這門“語言”，便是打開了通向機械世界的大門。
