四列圓杜滾子軸承

主要特點：

A.軸承在有限的安裝空間內具有較***大的徑向承載能力；

B.軸承可用于高速旋轉：

C．內圈允許和外組件（外圈、成套滾子）互換裝配，有利于快速換輥

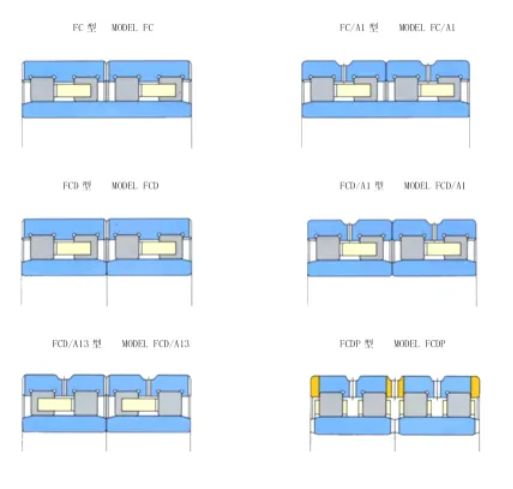

結構形式和代號的表示方法

四列圓柱滾于軸承主要有FC型（兩個外圈單個內圈），F(xiàn)CD型（兩個外圈兩個內圈），FCDP（兩個外圈兩個內圈并帶擋圈）三種。

FC一一A型：外圈無油槽油孔，外圈端面有油槽

FC一一B型：外圈有油槽油孔，外圈端面有油槽

FCD一A型：外圈無油槽油孔，外圈端面有油槽

FCD一一B型：外圈有油槽油孔，外圈端面有油槽

FCD一一Y型：外圈無油槽油孔，外圈端面有油槽，兩外圈中間有隔圈：

FCD一一2LS型：外圈無油槽油孔，密封型

FCDP一一E型：外圈有油槽油孔，內圈端面有油槽，柱銷式保持架（空心滾子）或?qū)嶓w窗式保持架。

精度和游隙

該類軸承在冶金軋機輥系部應用較為廣泛，其游隙和精度在不同場合也對應不同，基本遵循如下：通常情況下，熱軋的游隙要偏大，一般為P6精度C4組游隙，冷軋的游隙要偏小些，一般P5精度C3組游隙，其他特殊工況也需要C0或特定的C9游隙以及P4精度。如普遍在熱軋長材（角鋼、槽鋼、球扁鋼、棒材等）軋機輥系中，選用P6精度C4組游隙；而在冷軋帶材或板材（銅帶、鋁板、馬口鐵、鍍鋅板、家電板等）選用P5精度C3組游隙；而在特定軋機軋機設備中如電池外皮、鋁箔、銅箔需要選用特定的C9游隙以及P4精度。

材料選用

高碳鉻軸承鋼(如 GCr15、GCr15SiMn)

特點：這是一種應用***廣泛的軸承鋼，經過熱處理后整體具有高硬度和優秀的耐磨性、耐疲勞能力。

適用場景：通常用于承受穩定高載荷、沖擊較小的工況。例如，FC結構的四列圓柱滾子軸承大部分采用此類材料。主要應用在內徑尺寸≤350mm的尺寸段，如長材熱軋機輥系中、冷軋工作輥和中間輥輥系。

滲碳軸承鋼(如 G20Cr2Ni4A)

特點：這種鋼材經過滲碳淬火處理后，會形成“外硬內韌”的特性。其表面硬度很高，保證了耐磨性；而心部硬度較低，仍保持良好的韌性。

適用場景：這種優異的韌性使其能夠承受強烈的沖擊載荷，抗疲勞和抗表面剝落性能突出。因此，它常被用于工況惡劣、沖擊大的場合，如熱軋開坯機軋、冷軋支撐輥輥系中機中，主要應用在內徑尺寸＞350mm的尺寸段。
